| PTFE製シート | |
| ナフロン®PTFEシート | TOMBOTM No.9000/9000-S |
|---|---|
ナフロンPTFEシートは、PTFE単体またはPTFEに各種無機質充填材を配合した粉末原料を加え圧縮成形して作られた利用範囲の広い素材です。

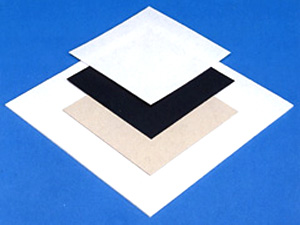

TOMBO No.9000 ナフロンPTFEシート
用途
ナフロンPTFEシートは、ふっ素樹脂のもつすぐれた化学安定性、電気的特性、低摩擦係数などの特性を利用して、ガスケット、電気絶縁材料、機械部品など広範囲に使用されています。なお耐摩耗性、耐圧縮強度を必要とする場合には、充填材入りシートを使用してください。
充填材入りナフロンPTFEシート
PTFEに各種無機質充填材を配合することにより、耐摩耗性、耐クリープ性、熱伝導率、熱的寸法安定性を向上させたシート材料です。耐熱、耐摩耗を要求される、機械部品用途に最適です。
※使用雰囲気(薬液の種類など)によっては、使用できないグレードがありますのでお問い合わせください。
種類
| TOMBO No. | 充填材 |
|---|---|
| 9000-G15、20、25 | ガラスファイバー(15%、20%、25%) |
| 9000-GR15、30 | グラファイト (15%、30%) |
| 9000-GMo | ガラスファイバー (15%)+二硫化モリブデン(5%) |
| 9000-GGR | ガラスファイバー (20%)+グラファイト(5%) |
| 9000-BR | ブロンズ (60%) |
| 9000-CF10、15 | カーボン繊維 (10%、15%) |
| 9000-SC | 特殊カーボン |
| 9000-LC | 低クリープ |
標準寸法
角板
単位：（mm）
| 材質 | 厚さ | 縦×横 |
|---|---|---|
| 純PTFE | 1～6（スカイブド） | 300、500、1000、1220 |
| 7～75（型押し） | ||
| 充填材入り -G15、20、25、-GR15、30、-Gmo、-GGR、-BR、-CF10、15 |
4～50（型押し） | 300、500、1000 |
円板
単位：（mm）
| 厚さ | 直径 |
|---|---|
| 10、20、30、40、50、60、70 | 400、500、600、700、800、900、1000 |
