ボルテックスガスケット 形状

基本形

金属製薄帯板(フープ)と、非金属材料のクッション材(フィラー)を交互にうず巻き状に巻き上げ、巻始めと巻終わりを強固に溶接仕上げをした、ガスケット本体だけの製品です。はめ込み形フランジおよびみぞ形フランジに使用されるもので、一般的な管フランジの平面座にはお勧めできません。

内輪付

基本形ボルテックスに金属製内輪を付けたものです。
内輪は締付圧力によるガスケットの変形を防止するための補強材であるため、はめ込み形フランジや、バルブのはめ込み形ボンネットに使用されます。

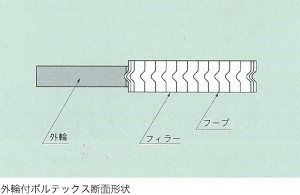

外輪付

基本形ボルテックスに金属製外輪を付けたものです。
外輪は、ボルテックスガスケットをフランジにセットする時、適正な位置になるようにセンタリングの役目と、締付力によるガスケットの変形を防止する補強材の役目を持っており、平面座(RF)の管フランジに使用されます。
JPIクラス900以上/JIS63K以上や高圧レイティング、26B(650A)以上の大口径、およびグラシールボルテックス、ナフロンボルテックスには内外輪付をお勧めします。

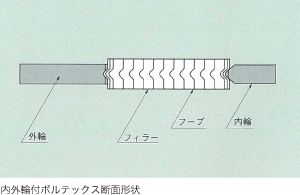

内外輪付

外輪付ボルテックスに金属製内輪を付けたものです。
内輪は、締付圧力による内形側への変形および座屈現象を防ぐ目的で使用されます。

「ボルテックス」はニチアス(株)の登録商標です。
