ゴムシート打抜きガスケット
ゴム打抜きガスケット TOMBOTM No.1050/1051

資料請求・お問い合わせはこちら

特長

ゴムの弾性、復元性、なじみ性により最も低面圧でシール可能な、低圧用ガスケットです。トンボNo.1051はポリエステル布で補強されていますので、フランジからのはみ出しは小さくなりますが、ガスシールには不適です。

用途

流体の種類により材質を選定
各種配管のフランジ・機器などのガスケット

表示方法

使用範囲

  • 使用温度範囲:ゴム材質による
  • 最高使用圧力:1.0MPa

種類

TOMBO No. 製品名 構造
1050 ゴム打抜きガスケット 各種ゴムシートをガスケット状に打ち抜き加工した製品
1051 布入ゴム打抜きガスケット ポリエステル布で補強した各種ゴムシートをガスケット状に打ち抜き加工した製品

※トンボNo.1051はポリエステル布で補強しているため、フランジからのはみ出しは小さくなりますが、ガスシールの場合浸透漏れが発生しやすく不適です。

標準寸法

単位：（mm）

厚さ 1.0 1.5 2.0 3.0 5.0 10.0
幅 1,000
長さ 10,000

※SI、FAの厚さ0.5mmと10mmは、幅1,000mm×長さ2,000mmとなります。
※FSは厚さ3.0mm×幅1,000mm×長さ2,000mmのみとなります。
※ZR、PFの厚さ1.0mm、1.5mm、2.0mm、3.0mmは、幅300mm×長さ300mm となります。
※布入りNRは厚さ1.5mmからとなります。

一覧へ戻る

ゴムOリング
ゴムOリング TOMBOTM No.2670

資料請求・お問い合わせはこちら

特長

各種ゴム弾性体を金型にて断面円形にエンドレス加工した、セルフシールタイプのゴムオーリングです。 軸シール（パッキン）以外にも、溝に入れてガスケットとして使用できます。小さな締付荷重でもなじみが良く、真空から25MPa程度の高圧までシールが可能です。

用途

流体の種類により材質を選定 (材質はトンボNo.1050と同様です。)
各種機器のガスケット

標準寸法

JIS B 2401 AS568B

使用範囲

  • 使用温度範囲：ゴム材質による
  • 最高使用圧力：25MPa

※すきまやバックアップリングなどを考慮すれば25MPa以上でも使用可能です。

一覧へ戻る

ゴムOリング
ブレイザー® Oリング-S2 TOMBOTM No.2675-S2

資料請求・お問い合わせはこちら

特長

ブレイザーS2は、高温の蒸気および求核剤の環境下で安定したシール性を示すパーフロロエラストマーです。新規開発したオリジナル架橋剤と独自の配合技術により、耐蒸気性、急速減圧特性、圧壊特性を大幅に向上させた製品です。

用途

バルブ、ポンプ、ターボ機器、塗装機、遠心分離機、攪拌機、分析機器、反応炉などのシール

標準寸法

JIS B 2401 AS568B

一覧へ戻る

ゴムOリング
ブレイザー® Oリング-A TOMBOTM No.2675-A

資料請求・お問い合わせはこちら

特長

耐薬品性に優れ、その他のふっ素ゴムでは 使用不可能なアミンなどの極性溶剤や有機酸などの薬液にも耐性を発揮します。また、金属溶出も少なく、耐薬品性、純粋性の両方が求められる用途に適しています。

用途

洗浄装置、コータ・デベロッパ(塗布・現像装置)、ウェットエッチング装置、フィルターなどのシール

標準寸法

JIS B 2401 AS568B

一覧へ戻る

ゴムOリング
ブレイザー® Oリング-FC TOMBOTM No.2675-FC

資料請求・お問い合わせはこちら

特長

ブレイザーOリング-FC(BFC)、ブレイザーOリング-FE(BFE)は耐プラズマ性、低価格を特長とする特殊フッ素ゴム(特殊FKM)です。当社が有するブレンド技術により、プラズマによるゴムの重量減少やクラック発生などを抑えるのと同時に、パーフロロゴム(FFKM)と比較して大幅な低コスト化を実現しました。

用途

  • 半導体・液晶製造装置のうち、プラズマ環境に曝されるシール部
  • FKMでは寿命やパーティクルに問題がある箇所
  • FFKMではコスト・性能が高すぎる箇所

標準寸法

JIS B 2401 AS568B

一覧へ戻る

ゴムOリング
ブレイザー® Oリング-FE TOMBOTM No.2675-FE

資料請求・お問い合わせはこちら

特長

ブレイザーOリング-FC(BFC)、ブレイザーOリング-FE(BFE)は耐プラズマ性、低価格を特長とする特殊フッ素ゴム(特殊FKM)です。当社が有するブレンド技術により、プラズマによるゴムの重量減少やクラック発生などを抑えるのと同時に、パーフロロゴム(FFKM)と比較して大幅な低コスト化を実現しました。

用途

  • 半導体・液晶製造装置のうち、プラズマ環境に曝されるシール部
  • FKMでは寿命やパーティクルに問題がある箇所
  • FFKMではコスト・性能が高すぎる箇所

標準寸法

JIS B 2401 AS568B

一覧へ戻る

ゴムモールドガスケット（ゴム単体品）
エビロン®ガスケット(ゴム単体品) TOMBOTM No.9013-EP/DEP

TOMBO No.9013-EP

資料請求・お問い合わせはこちら

特長

ゴム単体を左図に示すような断面形状に加圧成形したガスケットで、ゴムシートガスケットよりさらに低面圧で安定したシール性が得られます。使用条件の緩やかな、耐薬品性のあまり要求されない箇所にお勧めします。

種類

ゴム材質によって以下の２種類があります。
　TOMBO No.9013-EP：EPDM
　TOMBO No.9013-DEP：電解槽用特殊EPDM

一覧へ戻る

ゴムモールドガスケット（PTFE被覆品）
エビロン®ガスケット(PTFE被覆品) TOMBOTM No.9013/9013-D

TOMBO No.9013

資料請求・お問い合わせはこちら

特長

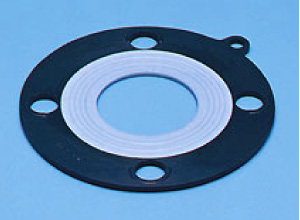

ゴム単体を中芯として、PTFEフィルムを加圧加熱成形し、一体密着させたガスケットで、ゴムの弾性とPTFEの耐食性を兼ね備え、シール性に優れたガスケットです。エビロンガスケットは、PVC製配管やガラスライニング配管のような、締付力があまりかからない箇所の用途に最適です。

種類

ゴム材質によって以下の２種類があります。
　TOMBO No.9013：EPDMにPTFE被覆
　TOMBO No.9013-D：電解槽用特殊EPDMにPTFE被覆

一覧へ戻る

材質記号・材質

材質記号 材質名 使用温度範囲
（℃）		 TOMBO
No.1050		 TOMBO
No.1051		 TOMBO
No.2670
NBR ニトリルゴム（耐油性） ー30～120 ○ ○ ○
CR クロロプレンゴム（耐候性） ー30～120 ○ ○ ○
EP エチレンプロピレンゴム（耐候・蒸気性） ー40～150 ○ - ○
IIR ブチルゴム（耐候・酸・蒸気性） ー30～150 ○ - ○
SI シリコーンゴム（耐候・寒性） ー30～150 ○ - ○
FA ふっ素ゴム（耐熱性） ー15～200 ○ - ○
FS ふっ素ゴム（耐食性） 0～200 ○ - ○
NR 天然ゴム ー20～100 ○ ○ ○
ZR 水素添加ニトリルゴム（耐油性） ー30～150 ○ - ○
PF パーフロロゴム（耐食性） 0～200 ○ - ○
